کوره ریفرمر در صنعت پتروشیمی + ساخت و اجرا

استیم ریفرمرها

استیم ریفرمرها به دلیل کارایی بالا، تولید گاز با خلوص مناسب و سازگاری با نیازهای صنایع شیمیایی، در ایران به‌ویژه در پتروشیمی‌هایی مانند پتروشیمی رازی و پتروشیمی پردیس کاربرد گسترده‌ای دارند. این کوره‌ها معمولاً با تیوب‌های پر از کاتالیست طراحی می‌شوند که در آن‌ها واکنش شیمیایی رخ می‌دهد.

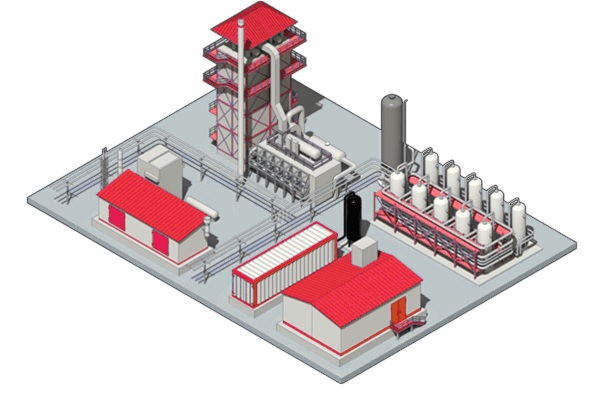

کوره تولید هیدروژن

کوره تولید هیدروژن که به طور کلی با نام کوره ریفرمر نیز شناخته می‌شود، ابزاری حیاتی برای تبدیل هیدروکربن‌ها (مانند گاز طبیعی یا متان) به هیدروژن است. این فرآیند معمولاً از طریق واکنش ریفرمینگ بخار انجام می‌شود، اما در برخی موارد از روش‌های دیگری مانند ریفرمینگ خودگرمایی (Autothermal Reforming) نیز استفاده می‌شود. هیدروژن تولیدشده در این کوره‌ها به عنوان ماده اولیه برای تولید آمونیاک، متانول، و همچنین در فرآیندهای پالایشگاهی مانند هیدروکراکینگ و گوگردزدایی استفاده می‌شود. در ایران، با توجه به منابع غنی گاز طبیعی، استفاده از این کوره‌ها برای تولید هیدروژن به‌منظور تأمین نیازهای داخلی و صادراتی بسیار رایج است. این کوره‌ها معمولاً با سیستم‌های بازیابی حرارت همراه هستند تا راندمان انرژی را افزایش دهند.

کوره گاز سنتز

کوره گاز سنتز نوعی کوره ریفرمر است که برای تولید گاز سنتز (Syngas)، یعنی مخلوطی از هیدروژن (H2) و مونوکسید کربن (CO)، طراحی شده است. گاز سنتز به عنوان ماده اولیه در تولید محصولات شیمیایی مانند آمونیاک (برای کودهای شیمیایی)، متانول (برای صنایع پلاستیک و سوخت)، و هیدروکربن‌های مصنوعی (از طریق فرآیند فیشر-تروپش) استفاده می‌شود. در این کوره‌ها، متان یا سایر هیدروکربن‌ها با بخار آب و گاهی اکسیژن واکنش می‌دهند تا گاز سنتز تولید شود. نسبت H2 به CO در گاز خروجی بسته به نوع کاربرد قابل تنظیم است. در ایران، این کوره‌ها در واحدهای پتروشیمی و پالایشگاهی برای تولید مواد اولیه کلیدی به کار می‌روند و به دلیل نقش آن‌ها در زنجیره تولید محصولات شیمیایی، از اهمیت بالایی برخوردارند.

ریفرمر کاتالیستی

ریفرمر کاتالیستی به کوره‌ای اطلاق می‌شود که در آن از کاتالیست‌ها (معمولاً نیکل) برای تسریع و بهینه‌سازی واکنش‌های شیمیایی در فرآیند ریفرمینگ استفاده می‌شود. کاتالیست‌ها با کاهش انرژی فعال‌سازی واکنش، امکان انجام فرآیند در دما و فشار کمتر را فراهم می‌کنند و از تشکیل کربن روی سطح کاتالیست (که می‌تواند باعث غیرفعال شدن آن شود) جلوگیری می‌کنند. در ریفرمرهای کاتالیستی، تیوب‌های پرشده با کاتالیست در معرض حرارت قرار می‌گیرند تا واکنش متان و بخار آب به تولید هیدروژن و مونوکسید کربن منجر شود. این نوع کوره‌ها به دلیل بازدهی بالا، کاهش مصرف انرژی، و طول عمر بیشتر کاتالیست‌ها، در صنایع پتروشیمی ایران، به‌ویژه در پروژه‌هایی مانند تولید آمونیاک و متانول، بسیار مورد توجه قرار گرفته‌اند.

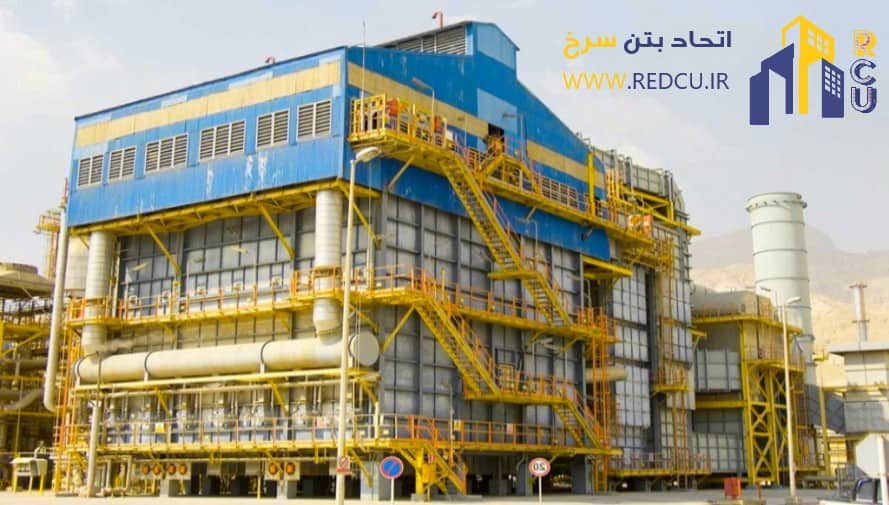

کوره ریفرمر در پتروشیمی

کوره ریفرمر در پتروشیمی یکی از مهم‌ترین اجزای واحدهای تولید هیدروژن و گاز سنتز محسوب می‌شود. این کوره‌ها با تبدیل متان یا سایر هیدروکربن‌ها به هیدروژن، نقش اساسی در تأمین مواد اولیه برای تولید آمونیاک، متانول، و دیگر محصولات شیمیایی دارند. در پتروشیمی‌های ایران، مانند پتروشیمی بندر امام یا پتروشیمی فجر، کوره‌های ریفرمر برای تولید هیدروژن مورد نیاز در فرآیندهای سنتز آمونیاک و همچنین تأمین هیدروژن برای واحدهای هیدروژناسیون استفاده می‌شوند. این کوره‌ها معمولاً با سیستم‌های پیشرفته کنترل دما و فشار طراحی می‌شوند تا هم راندمان تولید بالا باشد و هم ایمنی فرآیند تضمین شود.

طراحی کوره ریفرمر در ایران

طراحی کوره ریفرمر در ایران با توجه به شرایط خاص اقلیمی، منابع موجود، و نیازهای صنعت پتروشیمی انجام می‌شود. شرکت‌های مهندسی ایرانی مانند هدکو (شرکت طراحی و مهندسی صنایع انرژی) و شرکت‌های مشابه، با بهره‌گیری از فناوری‌های روز و استانداردهای بین‌المللی، کوره‌هایی با راندمان بالا طراحی می‌کنند. در طراحی این کوره‌ها، عواملی مانند انتخاب مواد مقاوم به دمای بالا برای تیوب‌ها، بهینه‌سازی مصرف انرژی، و کاهش آلایندگی‌های زیست‌محیطی (مانند انتشار CO2) مورد توجه قرار می‌گیرند. همچنین، با توجه به تحریم‌ها و نیاز به خودکفایی، بسیاری از قطعات این کوره‌ها در داخل ایران بومی‌سازی شده‌اند که هزینه‌های تولید را کاهش داده است.

کوره استیم ریفرمر چیست ؟

 این کوره نوعی تجهیزات صنعتی است که با استفاده از بخار آب و هیدروکربن‌ها (مانند متان)، هیدروژن و گاز سنتز تولید می‌کند. فرآیند اصلی در این کوره‌ها، ریفرمینگ بخار است که در آن متان با بخار آب در حضور کاتالیست نیکل واکنش می‌دهد. این کوره‌ها معمولاً از دو بخش اصلی تشکیل شده‌اند: محفظه احتراق (برای تأمین حرارت) و تیوب‌های ریفرمینگ (محل وقوع واکنش). در ایران، این فناوری در صنایع پتروشیمی و پالایشگاهی برای تولید هیدروژن و گاز سنتز بسیار پرکاربرد است و به دلیل راندمان بالا و انعطاف‌پذیری، انتخاب اول بسیاری از واحدهای صنعتی است.

کوره احتراقی هیدروژن

کوره احتراقی هیدروژن به کوره‌هایی اشاره دارد که برای تولید هیدروژن از طریق احتراق و واکنش‌های شیمیایی طراحی شده‌اند. این کوره‌ها معمولاً بخشی از سیستم‌های ریفرمر هستند و برای تأمین حرارت مورد نیاز واکنش‌های ریفرمینگ استفاده می‌شوند. در این کوره‌ها، سوخت (مانند گاز طبیعی یا هیدروژن تولیدی) در محفظه احتراق سوزانده می‌شود تا دمای لازم برای واکنش‌های شیمیایی در تیوب‌های ریفرمینگ فراهم شود. در صنایع پتروشیمی ایران، این نوع کوره‌ها به دلیل کارایی بالا و امکان استفاده از سوخت‌های مختلف، به‌ویژه در واحدهای تولید هیدروژن، مورد استفاده قرار می‌گیرند.

انواع کوره ریفرمر در ایران

انواع کوره ریفرمر در ایران شامل کوره‌های استیم ریفرمر، ریفرمرهای کاتالیستی، و کوره‌های تولید گاز سنتز است. کوره‌های استیم ریفرمر برای تولید هیدروژن از طریق ریفرمینگ بخار طراحی شده‌اند و در پتروشیمی‌هایی مانند پتروشیمی پردیس استفاده می‌شوند. ریفرمرهای کاتالیستی با تأکید بر استفاده از کاتالیست‌های پیشرفته، راندمان بالاتری دارند و در پروژه‌های تولید آمونیاک کاربرد دارند. کوره‌های تولید گاز سنتز نیز برای تولید مخلوطی از هیدروژن و مونوکسید کربن در واحدهای متانول‌سازی به کار می‌روند. انتخاب نوع کوره به نیازهای تولید و شرایط عملیاتی هر واحد بستگی دارد.

مزایای کوره استیم ریفرمر

مزایای کوره استیم ریفرمر شامل راندمان بالای تولید هیدروژن، کاهش آلودگی زیست‌محیطی، و توانایی تولید گاز سنتز با کیفیت است. این کوره‌ها می‌توانند هیدروژن با خلوص بالا تولید کنند که برای فرآیندهای صنعتی بسیار مناسب است. همچنین، با استفاده از سیستم‌های بازیابی حرارت، مصرف انرژی در این کوره‌ها بهینه می‌شود و انتشار گازهای گلخانه‌ای مانند CO2 کاهش می‌یابد. انعطاف‌پذیری در استفاده از انواع هیدروکربن‌ها (مانند متان یا نفتا) نیز از دیگر مزایای این کوره‌هاست که باعث شده در صنایع شیمیایی ایران، به‌ویژه در تولید آمونیاک و متانول، بسیار محبوب باشند.

کوره ریفرمر برای تولید آمونیاک

کوره ریفرمر برای تولید آمونیاک نقش کلیدی دارد، زیرا هیدروژن مورد نیاز برای سنتز آمونیاک را تأمین می‌کند. در فرآیند تولید آمونیاک، هیدروژن تولیدشده توسط کوره ریفرمر با نیتروژن (N2) از هوا در واحد سنتز آمونیاک (فرآیند هابر-بوش) واکنش می‌دهد تا آمونیاک (NH3) تولید شود:

N2+3H2↔2NH3N2 + 3H2 \↔ 2NH3N2 + 3H2 \↔2NH3

در ایران، واحدهای تولید آمونیاک مانند پتروشیمی رازی و پتروشیمی کرمانشاه

از کوره‌های ریفرمر برای تأمین هیدروژن استفاده می‌کنند. این کوره‌ها معمولاً با گاز طبیعی کار می‌کنند و به دلیل دسترسی ایران به منابع گاز، این روش بسیار مقرون‌به‌صرفه است.

ساختار و اجزای کوره ریفرمر

کوره ریفرمر از اجزای مختلفی تشکیل شده است که هر یک برای عملکرد بهینه فرآیند طراحی شده‌اند. این اجزا شامل موارد زیر هستند:

لوله‌های کاتالیستی

لوله‌های کاتالیستی قلب کوره ریفرمر هستند. این لوله‌ها معمولاً از آلیاژهای نیکل-کروم یا فولادهای مقاوم به حرارت ساخته می‌شوند تا بتوانند دماهای 800 تا 900 درجه سانتی‌گراد و فشارهای بالا را تحمل کنند. داخل این لوله‌ها با کاتالیست‌هایی پر می‌شود که معمولاً نیکل روی پایه آلومینا هستند. کاتالیست‌ها واکنش‌های شیمیایی را تسریع کرده و بازده تولید هیدروژن را افزایش می‌دهند.

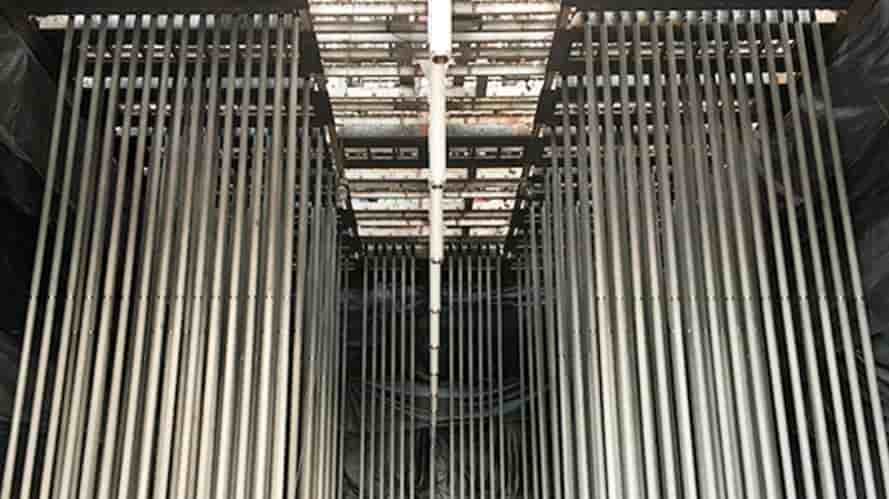

تیوب‌های کوره‌های ریفرمر (Reformer Furnace Tubes)

یکی از اجزای حیاتی در فرآیندهای صنعتی، به‌ویژه در صنایع پتروشیمی و پالایشگاهی، هستند که نقش کلیدی در تولید گازهای سنتزی مانند هیدروژن، آمونیاک و متانول ایفا می‌کنند. این تیوب‌ها در کوره‌های ریفرمر، به‌خصوص در فرآیند ریفرمینگ بخار (Steam Reforming)، به‌عنوان محل انجام واکنش‌های شیمیایی در دما و فشار بالا عمل می‌کنند. در ادامه، به‌صورت جامع و مفصل به توضیح ویژگی‌ها، مواد سازنده، طراحی، چالش‌ها و نکات مرتبط با این تیوب‌ها می‌پردازیم.

انواع کوره‌های ریفرمر

کوره‌های ریفرمر بر اساس طراحی، نحوه انتقال حرارت و کاربرد به انواع مختلفی تقسیم می‌شوند. در ادامه، مهم‌ترین انواع این کوره‌ها بررسی می‌شوند:

کوره‌های دیواره‌ای (Side-Fired Reformer)

در این نوع کوره، مشعل‌ها در دیواره‌های کناری محفظه احتراق قرار دارند و گرما به‌صورت تابشی به لوله‌های کاتالیستی منتقل می‌شود. این طراحی برای واحدهای بزرگ با ظرفیت تولید بالا مناسب است و به دلیل توزیع یکنواخت حرارت، عمر لوله‌ها را افزایش می‌دهد.

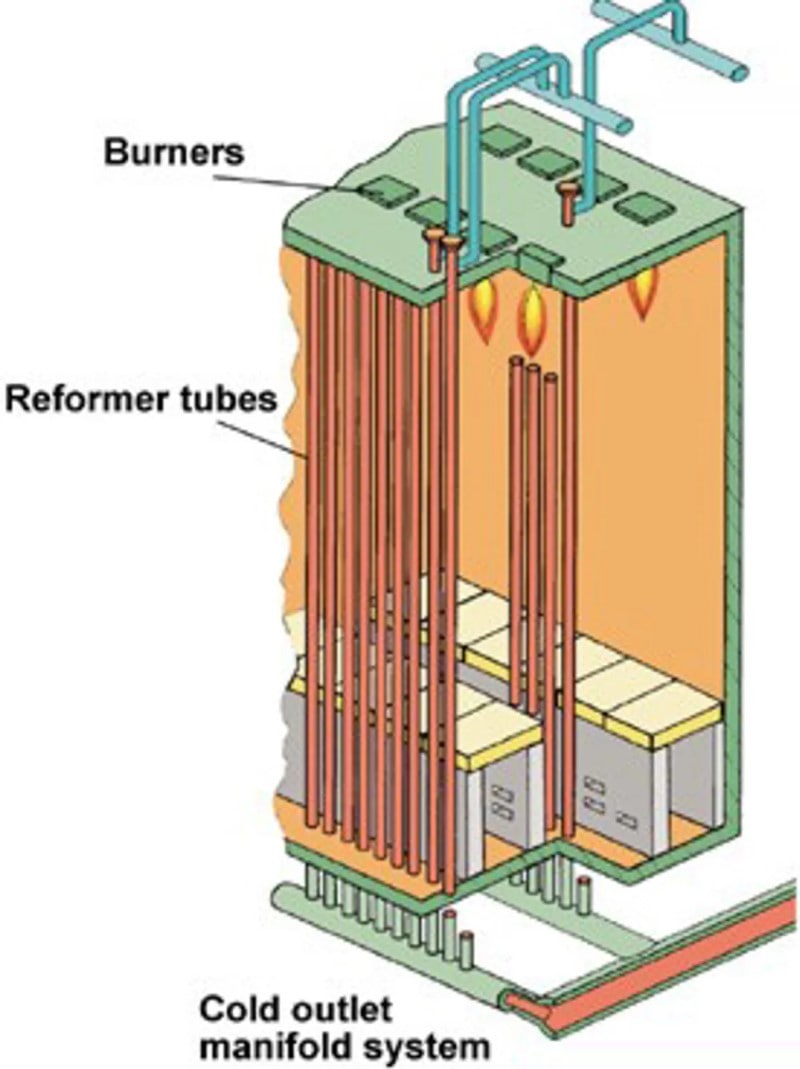

کوره‌های سقفی (Top-Fired Reformer)

در کوره‌های سقفی، مشعل‌ها در سقف کوره نصب شده‌اند و گرما به‌صورت عمودی به لوله‌ها می‌رسد. این نوع کوره‌ها برای واحدهای با ظرفیت متوسط مناسب هستند و طراحی ساده‌تری دارند، اما ممکن است توزیع حرارت در آن‌ها به اندازه کوره‌های دیواره‌ای یکنواخت نباشد.

کوره‌های تراس‌دار (Terraced-Wall Reformer)

این نوع کوره‌ها دارای طراحی پیشرفته‌تری هستند که در آن دیواره‌ها به‌صورت تراس‌دار ساخته شده‌اند. این ساختار باعث بهبود توزیع حرارت و کاهش نقاط داغ (Hot Spots) در لوله‌ها می‌شود. کوره‌های تراس‌دار معمولاً در واحدهای مدرن‌تر استفاده می‌شوند.

آجرهای نسوز و کوره‌های ریفرمر از اجزای حیاتی در صنایع پتروشیمی، پالایشگاهی، فولادسازی و سایر فرآیندهای صنعتی با دمای بالا هستند. آجرهای نسوز به‌عنوان مواد مقاوم در برابر حرارت و خوردگی، نقش کلیدی در حفاظت از ساختار کوره‌های ریفرمر و افزایش کارایی و عمر مفید آن‌ها دارند. در این پاسخ، ابتدا به توضیح مفصل درباره آجرهای نسوز و کاربرد آن‌ها در کوره‌های ریفرمر می‌پردازیم و سپس به وضعیت تولید و استفاده از آجرهای نسوز در ایران اشاره می‌کنیم.

آجرهای نسوز: تعریف و ویژگی‌ها

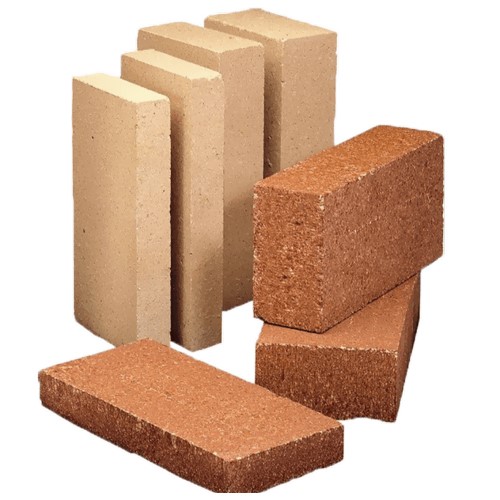

آجرهای نسوز (Refractory Bricks)

موادی سرامیکی هستند که برای تحمل دماهای بسیار بالا (معمولاً بیش از 1000 درجه سانتی‌گراد)، مقاومت در برابر شوک‌های حرارتی، خوردگی شیمیایی و تنش‌های مکانیکی طراحی شده‌اند.

این آجرها در کوره‌ها، راکتورها، دیگ‌های بخار و سایر تجهیزات صنعتی که در معرض شرایط سخت عملیاتی قرار دارند، استفاده می‌شوند.

ویژگی‌های کلیدی آجرهای نسوز:

• مقاومت حرارتی بالا: توانایی تحمل دماهای بالا بدون ذوب شدن یا تغییر شکل.
• مقاومت در برابر شوک حرارتی: تحمل تغییرات ناگهانی دما بدون ترک‌خوردگی یا تخریب.
• مقاومت شیمیایی: مقاومت در برابر گازهای خورنده، بخار، و مواد شیمیایی موجود در فرآیندهای صنعتی.
• استحکام مکانیکی: تحمل فشارها و تنش‌های مکانیکی در شرایط عملیاتی.
• عایق حرارتی: کاهش انتقال حرارت به خارج از کوره برای بهبود راندمان انرژی.

نتیجه‌گیری

کوره ریفرمر یکی از مهم‌ترین تجهیزات در صنایع شیمیایی و انرژی است که نقش حیاتی در تولید هیدروژن و مواد شیمیایی ایفا می‌کند. طراحی‌های متنوع، کاربردهای گسترده و تلاش برای بهبود راندمان و کاهش اثرات زیست‌محیطی، این کوره‌ها را به یکی از ستون‌های اصلی صنعت مدرن تبدیل کرده است. با پیشرفت فناوری‌های جدید، مانند کاتالیست‌های پیشرفته، سیستم‌های کنترلی هوشمند و ادغام با انرژی‌های تجدیدپذیر، کوره‌های ریفرمر آماده پاسخگویی به نیازهای آینده هستند. در جهانی که به سمت انرژی‌های پاک حرکت می‌کند، این تجهیزات همچنان در خط مقدم نوآوری‌های صنعتی باقی خواهند ماند.
